既設道路・水路トンネル補修用裏込注入工法 セットフォーム工法 急結性・高性能裏込注入材硬質発泡ウレタン

スピーディーな裏込注入工法

  • セットフォームは硬化が約60秒の急速発泡硬化型です。
  • セットフォームは約30分でほぼ最終強度に達するため、直ちにトンネルが供用できます。
  • 硬化後は、膨張・収縮などの体積変化がほとんど起きません。
  • 混合後約12秒で発泡開始するため、覆工コンクリート背面での地山への浸透や亀裂からのリークがほとんどなく、ロスが少なくて済みます。
  • 急速発泡硬化型のため逸走が少なく、空洞を完全に充填できます。
  • 水中でも発泡硬化し、かつ独立気泡のため止水性にも優れています。
  • 硬化物密度が低く、覆工コンクリート面に作用する荷重が小さくて済みます。
  • 分析結果や多くの実績からも、水質汚染を起こさず安全性が
    確認されています。
施工品質が確保できます。
協会制による責任施工体制。日本全国対応致します。
ポリウレタンフォームのパイオニア「日清紡ケミカル株式会社」製の現場発泡ウレタンを使用しております。
施工時のロスが他の材料に比べて小さくなります。
注入孔を削孔して求めた数量から最終実注入量の増加率は 132%※です。
他の材料に比べて、極めて経済的であり、トータル施工コストを抑えられます。
※ケミカルフォーム協会実績平均
実績を多く有しています。
セットフォーム工法は1977年ケミカルフォーム協会設立以来、数多くの実績があります。
40倍発泡ウレタンは日清紡ケミカル株式会社が最初に開発しました。
国土交通省 新技術登録しています。
NETIS CB-040060-V:
事後評価を受け、有用な新技術の1つである『設計比較対象技術』に指定されました。

優れた安全性と耐久性をもつ高性能裏込注入材

セットフォームは、2液を混合すると短時間で発泡硬化する自己消火性ポリウレタンフォームです。
耐久性に優れ、水質汚染などの公害上の問題がありません。

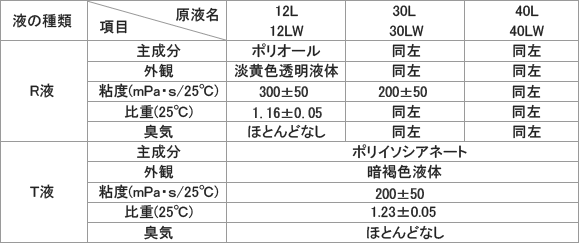

●原液の種類と性状

原液の種類と性状

止水用銘柄、その他銘柄もございます。
T液は12L~40LWとも共通品番 SF(T)となります。

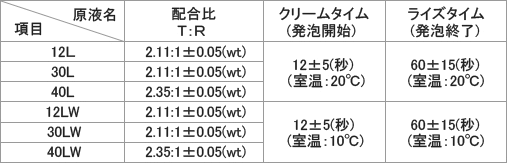

●配合及び反応性

原液の種類と性状

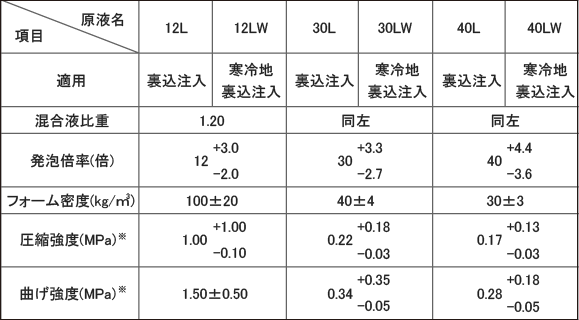

●セットフォームの主な物性

原液の種類と性状

※測定はJIS A9511に準拠
記載内容は予告なく変更する場合があります。

●発泡状況

  • 2液混合6秒後
  • 12秒発泡開始
    (クリームタイム)
  • 30秒後の状況
  • 60秒発泡終了
    (ライズタイム)

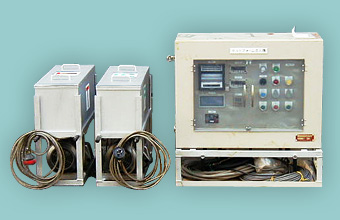

●注入機

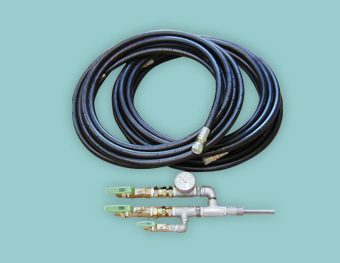

●デリバリーホース・ミキシングユニット

●注入機仕様

型式 GA-1001D
吐出量(可変) max:16.4㍑/分
動力源 AC200V3相
動力消費量 30A
タンク容量 T・R 各30㍑
機械寸法 T・Rユニット
各 250W×700L×600H
制御盤 540W×800L×800H
重量 T・Rユニット
各 45kg・制御盤75kg

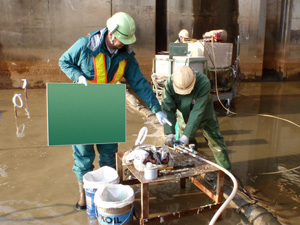

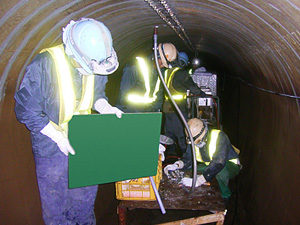

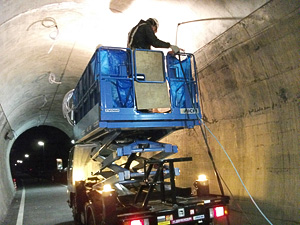

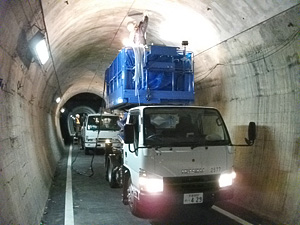

●施工状況

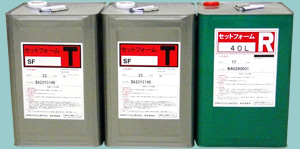

●荷姿

  • ・T液:20kg石油缶
  • ・R液:17kg石油缶
